基础电路知识：了解电路组成部分和电路类型是电工必备技能

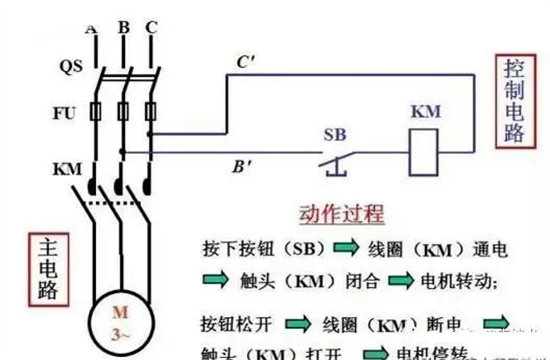

　　1、点动电路

　　要学习点动电路，我们需要准备以下器件：一个2P的小型断路器，一个交流接触器，以及一个自复式按钮(带有常开触点)。

　　第1步，我们先从小型断路器引出一根线，和按钮相连，从按钮出来的一根线，我们接到交流接触器的线圈。

　　第2步，从线圈出来的一根线，我们接到2P断路器的另一个端子。

　　这样一个完整的点动电路就完成了，当我们按下按钮的时候，交流接触器吸合，当我们松开按钮的时候，交流接触器就会恢复原状。

　　这样一个典型的，点动电路就完成了。

　　其实在点动电路当中，最关键的就是，是自复式的按钮。当我们按下按钮的时候，电路接通，当我们松开的时候，电路断开。

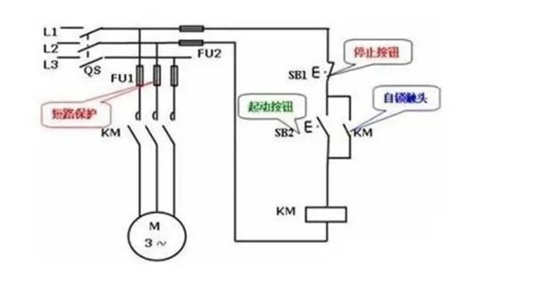

　　2、自锁电路

　　一个简单的自锁电路需要这些器件，一个2P的小型断路器，一个交流接触器，两个自复式按钮一红一绿，分别用于停止和启动。

　　注意，红色按钮是一对常闭触点，绿色按钮是一对常开触点。

　　第1步，我们从断路器的一个端子引出一根线，依次把红色按钮的常闭触点，和绿色按钮的常开触点，串联起来。

　　第2步，从绿色按钮出来的一根线，我们接到交流接触器的的线圈，从线圈出来的一根线，我们直接接到断路器的另外一个端子。

　　接完之后，这实际上就是一个带有停止按钮的电动电路。

　　要使电路在我们松开启动按钮之后，还能保持电路畅通，就必须有另外一条路给交流接触器的线圈持续供电。

　　第3步，我们从启动按钮的进线端子处引出一根线，接到交流接触器的常开辅助触点，从辅助触点另一个端子出来的一根线，我们接到启动按钮的出线端子上。

　　这样，当我们按下启动按钮的时候，交流接触器的主触点和辅助触点同时闭合，当我们松开启动按钮的时候，由于交流接触器的辅助触点是闭合的，所以，电流就可以通过辅助触点到达交流接触器的线圈，从而维持电源的供给，使交流接触器线圈所在的电路始终处于通路状态。

　　自锁电路的关键点在于交流接触器的常开辅助触点，它和启动按钮的常开触点，形成了开关的并联。
